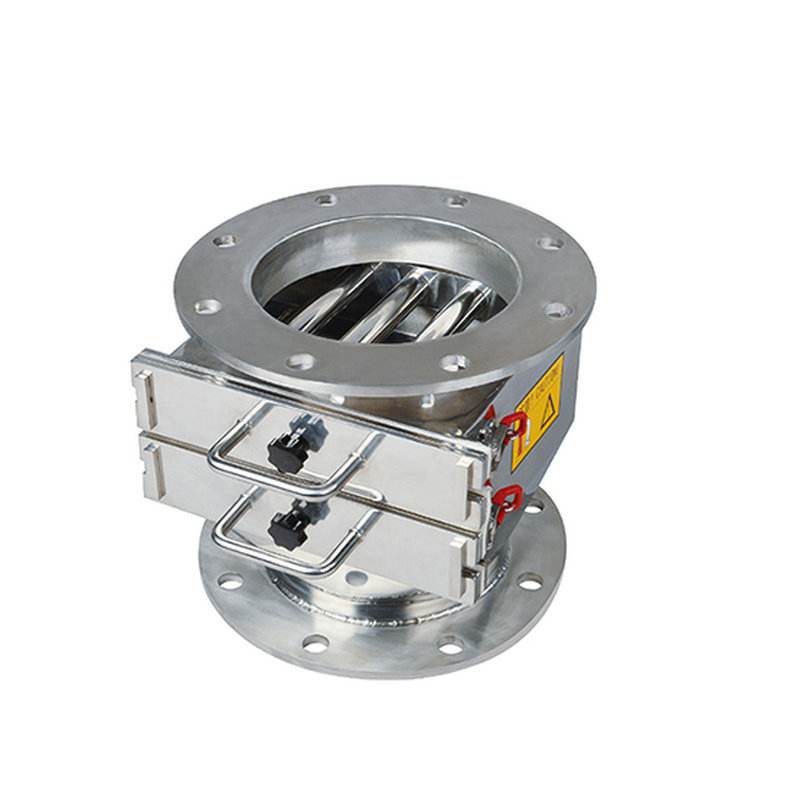

為了提升除鐵設備的使用效果并簡化使用流程，現設計了一款結構簡單、便于使用、磁力強、能自動對鐵屑進行清理的磁棒永磁自卸式除鐵器。該裝置包括了臺階式的殼體、外永磁體、內永磁體、手柄芯棒幾部分。外永磁體固定于臺階式殼體的大端內孔中，外永磁體的內孔中安裝了滑動軸套，手柄芯棒的結構上為階梯軸設計，內永磁體套裝于手柄芯棒的小端，小端端頭跟端面擋板固定連接，手柄芯棒的小端從滑動軸套通過，安裝于在臺階式殼體小端內孔中，內永磁體的兩側分別以手柄芯棒的軸肩及端面擋板位置為參考進行定位，手柄芯棒的中部跟滑動軸套采用活動連接，外永磁體跟內永磁體為相反的磁極方向。





磁棒永磁自卸式除鐵器的結構簡單，使用方便。把手柄芯棒的小端推進臺階式外殼的小端內孔，中，外永磁體的N極和內永磁體的S極間將形成磁場，產生用于吸鐵的磁力。把手柄芯棒小端拉出臺階式殼體小端內孔，這時，內永磁體位于外永磁體內孔中，外永磁體的S極跟內永磁體S極之間磁場，鐵屑自動從臺階式外殼上脫落，從而讓磁棒永磁自卸式除鐵器實現自動卸鐵。
