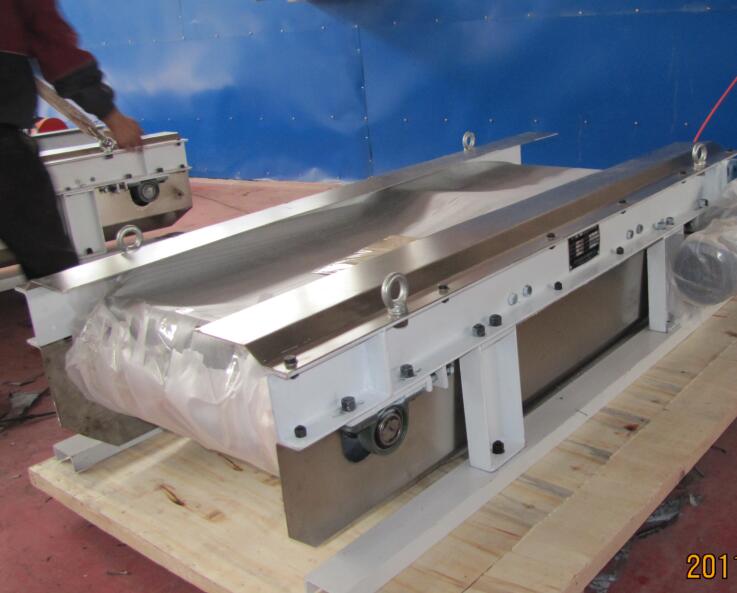

懸掛式自動永磁除鐵器是一種應用廣泛的除鐵器。從組成之上看，這種除鐵器器包括機架、電機、驅動輥、從動輥、惰輪、帶刮刀的皮帶和永磁系統。





在懸掛式自動永磁除鐵器的運行過程之中，電機驅動主、從動輥和惰輪，以驅動皮帶繞永磁系統運行。永磁系統放置于不銹鋼箱體中，并通過磁軛固定到機架上。磁軛一定要有充足的厚度，以確保磁軛能夠通過整個磁系統的磁通量，其厚度通常為20-150mm。永磁系統主要由釹鐵硼制成的磁性塊組成。磁軛形成的特殊磁路可以使磁性系統在相同懸掛高度和磁場強度下具有更深的磁穿透深度，磁場的有效吸附面積相對較大，并集中于除鐵器下面，可以有效減少漏磁的發生，使鐵件不會吸附在除鐵器周圍。

懸掛式自動永磁除鐵器的驅動滾筒和從動滾筒靠近永磁系統的兩邊，驅動滾筒和從動滾筒的直徑為200-325mm，因此整個除鐵器的結構更加緊湊合理，以便在更多場合安裝和使用。
