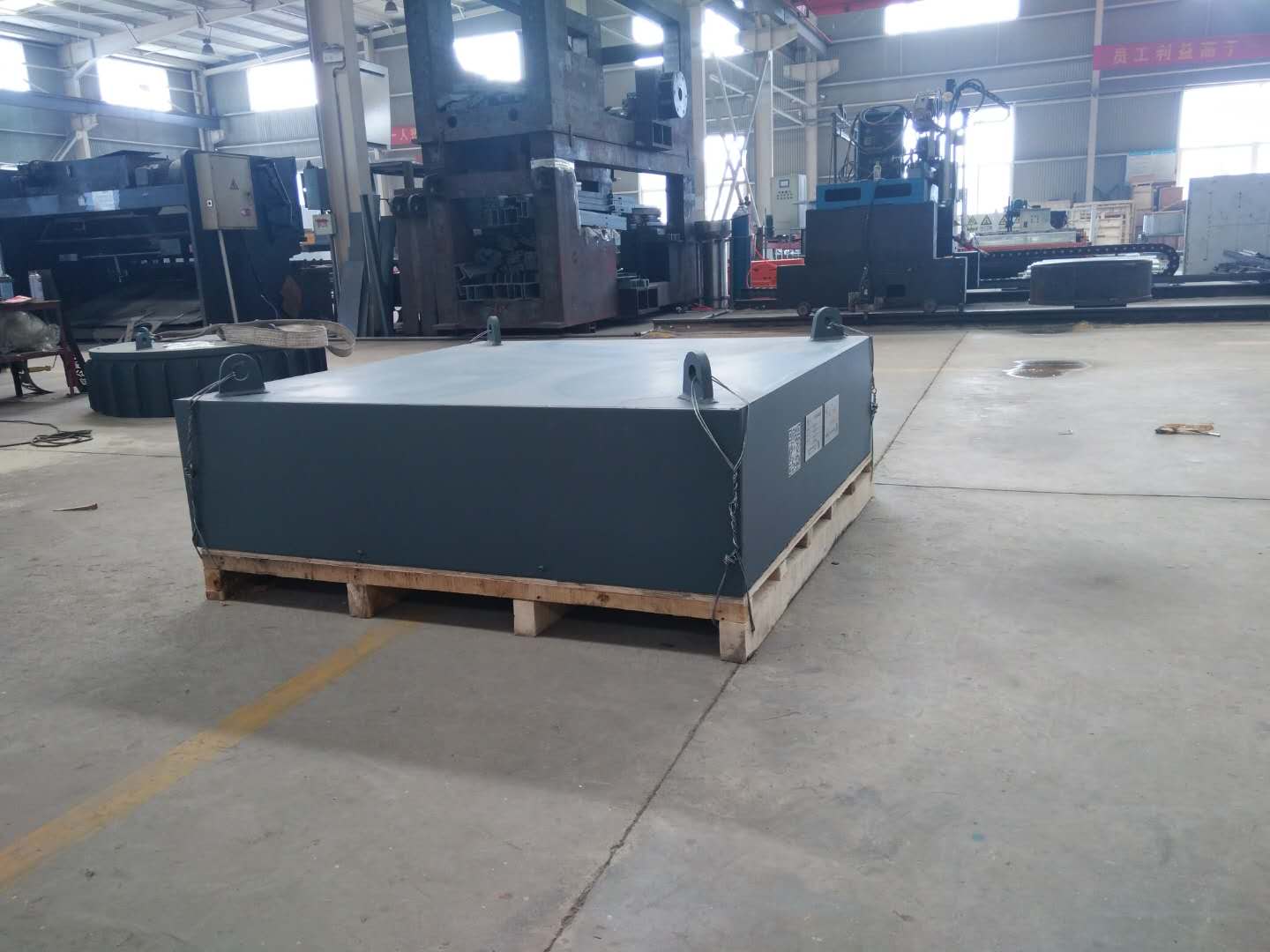

礦用盤式除鐵器有多達三個高強度的電磁盤，這些磁盤分別安裝到對應的進料輸送機的不同高度。除鐵器的頭一個磁盤將安裝到離進料相對較遠的位置，能輕松提取易受磁性影響的顆粒。第二和第三個磁盤安裝到較低的間隙位置，增大了各盤上的磁力，因此分離了不同等的磁性材料。除鐵器還可以通過調整各線圈的電流來進一步控制磁場強度，以滿足客戶不同物料的除鐵要求。







礦用盤式除鐵器作業時，進料從料斗排出至振動進料器的托盤上，向旋轉的高強度磁盤間持續供給薄料層的礦料，其中磁性顆粒被吸引至磁盤的高梯度區域。之后這些捕集到的顆粒將隨磁盤的旋轉被帶至排料槽中，在那里被釋放。礦用盤式除鐵器安裝在各滑槽上的刮板確保了提取的磁性顆粒可徹底排放。非磁性的物料將從三個磁盤下方通過并在輸送機的末端被排掉。
